PL6200

特性

☆ 輸入電壓範圍：3.0V-32V

☆ 輸出電壓範圍：2.0V-30V

☆ 可編程開關峰值電流：20A

☆ 開關頻率：150KHZ/300KHZ

☆ 集成了全快充協議​ 、BUCK-BOOST充放電控制器、多USB電源路徑管理

☆ 最多支持5個USB口（MICRO B/TYPE C/USB A*3）

☆ 電池類型3V-4.5V可每10MV遞增設置，支持1-6串電池

☆ 适配器防拉死電壓VINREG可每10MV遞增編輯

☆ 輸入輸出電流限制可每10MA遞增編輯

☆ 輸出電壓可每10MV遞增編輯

☆ 支持IIC通訊控制

☆ 支持欠壓過壓、過流短路、溫度等保護

☆ 集成LDO

☆ 封裝：QFN7x7-56

應用

▪ 共享充電寶

▪ 移動儲能

▪ Thunderbolt接口

▪ 涉及C口充放電的應用場(ch∞♣βαǎng)合

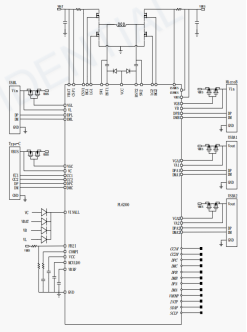

典型應用示意圖：

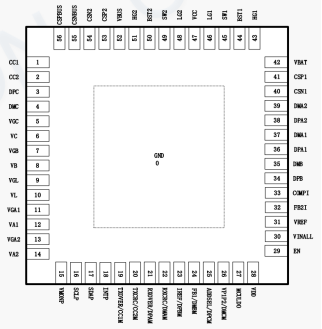

引腳配置和功能：
